Наконечники серии НШ

Наконечники серии НШ

Каталог для скачивания .pdf

Назначение

Наконечники НШ предназначены для обеспечения герметичного соединения рукава автоцистерны и сливных устройств вертикальных резервуаров нефтебаз и АЗС.

Наконечники НШ–50, НШ–65, НШ–75 предназначены для соединения с муфтой сливной МС–2Н.

Технические условия

ТУ 3689-032-10524112-99

Устройство и принцип работы

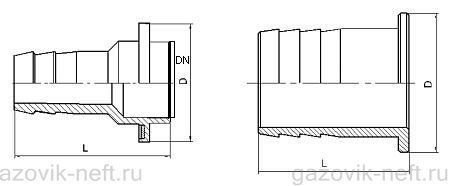

Общий вид наконечников серии НШ
Общий вид наконечников серии НШ

Технические характеристики

Наименование параметровНШ–50НШ–65НШ–75НШ–100НШ–108
Условный проход присоединительного рукава DN 50 65 75 100 108
Габаритные размеры, мм, не более
диаметр D 111 111 111 130 137
длина L 140 160 197 145 160
Масса, кг, не более 0,51 0,62 0,83 1,5 1,7
