Устройства УСН–150

Устройство УСН–150

Каталог для скачивания .pdf

Назначение

Устройство УСН–150 предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.

Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

Замена уплотняющих манжет не требует разборки шарниров.

Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.

Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.

Устройство и принцип работы

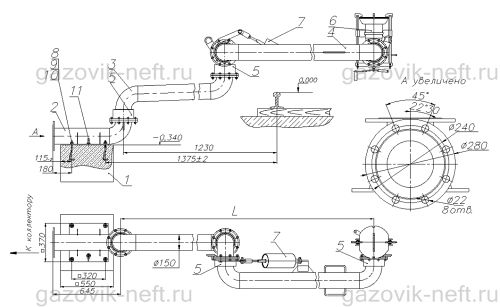

Устройство УСН–150
Устройство УСН–150

1 — фундамент; 2 — патрубок опорный; 3,4 — труба шарнирная; 5 — шарнир; 6 — присоединительная головка; 7 — компенсатор; 8 — болт фундаментный УСН 01.00.00.007; 9 — гайка М20.6Н.5.019ГОСТ 5915–84; 10 — шайба 20.1.08кп ГОСТ 11371–80; 11 — болт заземления.

Наименование параметраУСН–150
Исполнение 1 2
Зона действия, мм 4000 6000
L, мм 2900 3900

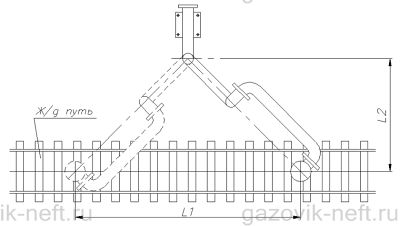

Зона обслуживания
Зона обслуживания
Наименование параметраУСН–150
Исполнение 1 2
L1, мм 4000 6000
L2, мм 2028 – 2030

Технические характеристики

Наименование параметраУСН–150
Исполнение 1 2
Зона действия, м 4 6
Диаметр условного прохода, мм 150
Условное давление, МПа (кгс/см²) 0,6 (6)
Расчётная пропускная способность, м³/час, не более
светлых нефтепродуктов 320
тёмных нефтепродуктов 570
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 20 (2,0)
Назначенный срок службы, лет, не менее 10
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более
высота 1090 1090
длина 2300 2800
ширина 800 800
Масса, кг, не более 145 155
